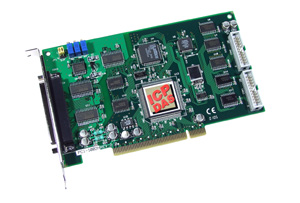

The PCI-1002LU/HU and PEX-1002LH cards are the new generation product that ICP DAS provides to meet RoHS compliance requirement and is designed as completely compatible with the PCI-1002L/H. Users can replace the PCI-1002L/H by the PCI-1002LU/HU and PEX-1002L/H directly without software/driver modification.
The PCI-1002LU/HU supports 3.3 V/5 V PCI bus, while the PEX-1002L/H supports PCI Express bus. These cards are a family of A/D board and features low-gain 110 kS/s or high-gain 44 kS/s analog input. It provides 12-bit 32 single-ended or 16 differential analog inputs, 16 digital input and 16 digital output channels.
The PEX-1002L/H also adds a Card ID switch on-board. Users can set Card ID on a board and recognize the board by the ID via software when using two or more PEX-1002L/H cards in one computer. The PCI-1002LU/HU and PEX-1002L/H provide The pull-high/ pull-low resisters allow the DI status to be specified when the DI channels are unconnected; the DI status will remain in high or low status other than floating.
These cards support various OS such as Linux, DOS, Windows 98/NT/2000 and 32/64-bit Windows 7/Vista/XP. DLL and Active X control together with various language sample program based on Turbo C++, Borland c++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET and LabVIEW are provided in order to help users to quickly and easily develop their own applications.
| Model Name | PEX-1002L | PEX-1002H | ||||||||||||||||||||||||||||||||||||
| Analog Input | ||||||||||||||||||||||||||||||||||||||
| Channels | 32 single-ended/16 differential | |||||||||||||||||||||||||||||||||||||
| A/D Converter | 12-bit, 8 μs Conversion time | |||||||||||||||||||||||||||||||||||||
| Sampling Rate | 110 kS/s. max. | 44 kS/s. max. | ||||||||||||||||||||||||||||||||||||
| FIFO Size | N/A | |||||||||||||||||||||||||||||||||||||
| Over voltage Protection | Continuous +/-35 Vp-p | |||||||||||||||||||||||||||||||||||||
| Input Impedance | 10 MΩ/6 pF | |||||||||||||||||||||||||||||||||||||
| Trigger Modes | Software, Internal programmable pacer, External (5 V/TTL compatible) | |||||||||||||||||||||||||||||||||||||
| Data Transfer | Polling, Interrupt | |||||||||||||||||||||||||||||||||||||
| Accuracy | 0.01 % of FSR ±1 LSB @ 25 °C, ± 10 V | |||||||||||||||||||||||||||||||||||||
| Zero Drift | +/- 4 ppm/°C of FSR | |||||||||||||||||||||||||||||||||||||
| Dgital Input | ||||||||||||||||||||||||||||||||||||||
| Channels | 16 | |||||||||||||||||||||||||||||||||||||
| Compatibility | 5 V/TTL | |||||||||||||||||||||||||||||||||||||
| Input Voltage | Logic 0: 0.8 V max. Logic 1: 2.0 V min. |
|||||||||||||||||||||||||||||||||||||
| Response Speed | 500 KHz | |||||||||||||||||||||||||||||||||||||
| Digital Output | ||||||||||||||||||||||||||||||||||||||
| Channels | 16 | |||||||||||||||||||||||||||||||||||||
| Compatibility | 5 V/TTL | |||||||||||||||||||||||||||||||||||||
| Output Voltage | Logic 0: 0.4 V max. Logic 1: 2.4 V min. |
|||||||||||||||||||||||||||||||||||||
| Output Capability | Sink: 2.4 mA Source: 0.8 mA |
|||||||||||||||||||||||||||||||||||||
| Response Speed | 500 KHz | |||||||||||||||||||||||||||||||||||||
| Timer/Counter | ||||||||||||||||||||||||||||||||||||||
| Channels | 3(Independent x 1/Internal pacer x 1/External pacer x 1) | |||||||||||||||||||||||||||||||||||||
| Resolution | 16-bit | |||||||||||||||||||||||||||||||||||||
| Compatibility | 5 V/TTL | |||||||||||||||||||||||||||||||||||||
| Input Frequency | 10 MHz max. | |||||||||||||||||||||||||||||||||||||
| Reference Clock | Internal: 4 MHz | |||||||||||||||||||||||||||||||||||||
| General | ||||||||||||||||||||||||||||||||||||||
| Bus Type | PCI Express x1 | |||||||||||||||||||||||||||||||||||||
| Data Bus | 16-bit | |||||||||||||||||||||||||||||||||||||
| Card ID | Yes(4-bit) | |||||||||||||||||||||||||||||||||||||
| I/O Connector | Female DB37 x 1 20-pin box header x 2 |
|||||||||||||||||||||||||||||||||||||
| Dimensions (L x W x D) | 188 mm x 105 mm x 22 mm | |||||||||||||||||||||||||||||||||||||
| Power Consumption | 800 mA @ +5 V | |||||||||||||||||||||||||||||||||||||
| Operating Temperature | 0 ~ 60 °C | |||||||||||||||||||||||||||||||||||||
| Storage Temperature | -20 ~ 70 °C | |||||||||||||||||||||||||||||||||||||
| Humidity | 5 ~ 85% RH, non-condensing | |||||||||||||||||||||||||||||||||||||
| Analog Input Range | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
